電動三片式法蘭球閥
電動三片式法蘭球閥

電動三片式法蘭球閥

電動三片式法蘭球閥是由電動執行器和三片式法蘭球閥組成。

在線訂購
產品詳情

  • 電動三片式法蘭球閥 產品說明

產品型號：Q941F

產品口徑：1/2-5寸

產品壓力：150LB、300LB

產品材質：WCB,CF8,CF8M

產品應用：石油，化工，電站


  • 電動三片式法蘭球閥 性能參數

試驗項目殼體試驗密封試驗上密封試驗氣密封試驗
介質水氣
單位MPaMPaMPaMPa
公稱壓力PN(MPa)1.62.41 81 80.5-0.7
2.53.82.82.8
464.44.4
6.49.677
10151111
16241818


  • 電動三片式法蘭球閥 主要零件材質

名稱

材質

       ANSI/JIS/DIN

ANSI/JIS/DIN

ANSI/JIS/DIN

閥體

A351-CF8M/SCS14A/1.4408

A351-CF8/SCS13A/1.4308

A216-WCB/SCPH2/1.0619

閥蓋

A351-CF8M/SCS14A/1.4408

A351-CF8/SCS13A/1.4308

A216-WCB/SCPH2/1.0619

球

SUS316

 SUS304

六角螺母

A194-8

彈性墊片

SUS304

密封圈

PTFE/VITON

閥座

PTFE/RPTFE/PPL

閥桿

SUS316

 SUS304

O型圈

FKM(VITON)

止推墊

PTFE/RPTFE

填料

PTFE/GRAFOIL

蝶簧

SUS304

閥桿螺母

SUS304

填料壓蓋

SUS304

手柄

SUS201

定位桿

SUS304

內六角圓柱頭螺釘

SUS304

六角螺母

A194-8

雙頭螺栓

SA193-B8


  • 電動三片式法蘭球閥 外形尺寸

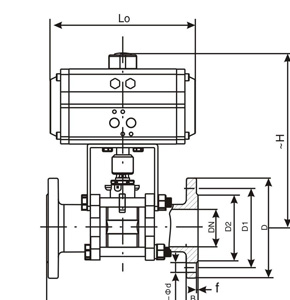

                                                                             電動三片式法蘭球閥(圖1)

公稱通徑 DN(mm)

尺寸

L

D

D1

D2

b-f

z-Φd

H

W

15

130

95

65

45

2-14

4-Φ14

65

115

20

140

105

75

55

2-14

4-Φ14

75

130

25

150

115

85

65

2-14

4-Φ14

85

150

32

165

135

100

78

2-16

4-Φ18

95

190

40

180

145

110

85

3-16

4-Φ18

105

230

50

200

160

125

100

3-16

4-Φ18

115

240

65

220

180

145

120

3-18

4-Φ18

145

280

80

250

195

160

135

3-20

8-Φ18

160

310

100

280

215

180

155

3-20

8-Φ18

185

330

125

320

245

210

185

3-22

8-Φ18

215

600

150

360

280

240

210

3-24

8-中23

245

800

200

400

335

295

265

3-26

12-Φ23

300

1000

250

450

405

355

320

3-30

12-Φ25

380

1200
