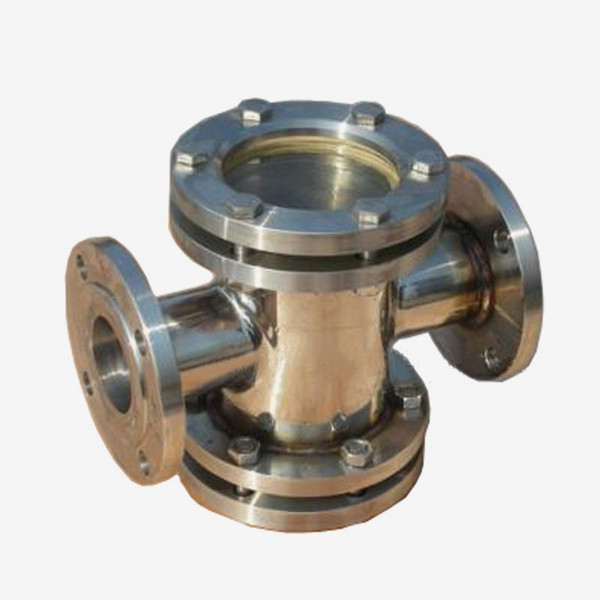

不銹鋼法蘭視鏡
不銹鋼法蘭視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
產品名稱：不銹鋼視鏡
公稱通徑：DN25～DN150
結構形式：直通
工作壓力：0.25MPa～0.6MPa～1.0MPa
連接方式：法蘭
適用溫度：-29oC～+550oC
功能作用：觀察管道中的流體
閥體材質：鑄鋼、不銹鋼
制造標準： 國標GB、德國DIN、美國API、ANSI
適用介質： 水、油品、蒸汽、液體、氣體等
不銹鋼視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
不銹鋼視鏡具有超高的耐腐蝕性，并且加工容易，外表美觀，同時視鏡采用鋼化硼硅玻璃，聚乙烯四氟墊片，使視鏡適用于大部分惡劣的工作環境中，并且使用壽命較長。是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。不銹鋼視鏡由于結構緊湊，它安裝簡單，使用方便，非常容易清洗與維修，是目前最常用的一種視鏡。
殼體材質 | 碳鋼WCB、不銹鋼304、321、316、316L | |
視窗材料 | 鋼化硼硅玻璃 | 石英玻璃 |
工作溫度（℃） | 0℃~250℃ | 0℃~550℃ |
公稱壓力（MPa） | ＜0.25＜0.6＜1.0 | 0.25 MPa ~1.0 MPa |
密封件材質 | 丁腈橡膠、聚四氟乙烯 | |
連接形式 | 螺紋連接、法蘭連接 | |
允許急變溫度（℃） | ＜60 | |

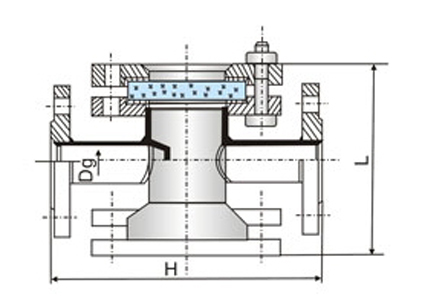

G | DN | PN2.5 | PN10/PN6 | ||||||
外形尺寸 | 玻璃板 | 外形尺寸 | 玻璃板 | ||||||
H | L | 直徑 | 厚度 | H | L | 直徑 | 厚度 | ||
1 | 25 | 200 | 181 | 65 | 10 | 200 | 189 | 65 | 10 |
1-1/4 | 32 | 260 | 226 | 95 | 15 | 260 | 234 | 95 | 15 |
1-1/2 | 40 | 260 | 226 | 95 | 15 | 260 | 234 | 95 | 15 |
2 | 50 | 320 | 266 | 140 | 20 | 320 | 278 | 140 | 20 |
2-1/2 | 65 | 320 | 266 | 140 | 20 | 320 | 278 | 140 | 20 |
3 | 80 | 360 | 300 | 165 | 20 | 360 | 308 | 165 | 20 |
4 | 100 | 360 | 300 | 165 | 20 | 360 | 308 | 165 | 20 |
5 | 125 | 440 | 356 | 165 | 20 | 440 | 364 | 165 | 20 |
6 | 150 | 440 | 356 | 165 | 20 | 440 | 364 | 165 | 20 |
