H41Y鍛鋼法蘭止回閥
H41Y鍛鋼法蘭止回閥

H41Y鍛鋼法蘭止回閥

H41Y鍛鋼法蘭止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。

在線訂購
產品詳情

  •  H41Y鍛鋼法蘭止回閥 產品說明

產品型號：H41Y、H44Y

公稱通徑：DN15-DN50(1/2"-2")

公稱壓力：1.6Mpa-42Mpa(150LB-2500LB)

適用溫度：-29℃~550℃

適用介質：水、油品、蒸汽、硝酸、醋酸等

閥體材質：鍛鋼、鍛不銹鋼

連接方式：法蘭連接


  • 鍛鋼Y型止回閥鍛鋼 設計標準

設計制造標準

JB/T 7746、API602

結構長度標準

GB/T 12221-2005

連接法蘭標準

GB/T 9113

承插焊標準

JB/T 1751、ASME B16.11

螺紋連接標準

GB 7306、ASME B2.1

壓力溫度等級

GB/T 12224-2005

試驗檢驗標準

GB/T 13927-2008


  • H41Y鍛鋼法蘭止回閥 主要零件材料


閥體A105NA821 F22A182 F304/F304LA182 F316/F316L
升降式閥瓣A276 420A276 304A276 304/304LA276 316/316L
墊片316夾柔性石墨316夾PTFE
閥蓋A105A182 F22A182 F304/F304LA182 F316/F316L
螺栓A193 B7A193 B16A193 B8A193 B8M
適用介質水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
適用溫度-29℃-425℃-29℃-550℃-29℃-200℃


  • H41Y鍛鋼法蘭止回閥 外形尺寸

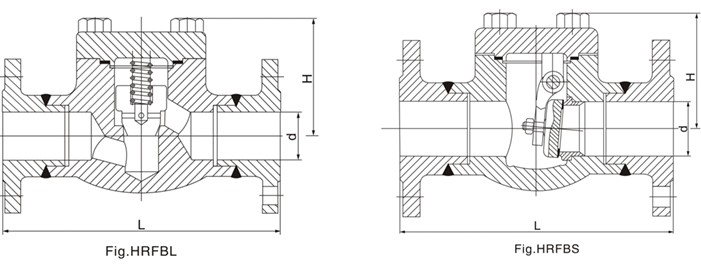

                                  H41Y鍛鋼法蘭止回閥(圖1)

通徑152025324050
1/23/411 1/41 1/22
L(RF凸面法蘭)105117127140165203
L(BW承插焊)105117127140165203
H(升降式)617884103118130
H(旋啟式)617884101120133
