H42F46立式襯氟止回閥
H42F46立式襯氟止回閥

H42F46立式襯氟止回閥

H42F46立式襯氟止回閥又稱襯氟單向閥或襯氟逆止閥，其啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門。

在線訂購
產品詳情

  •  H42F46立式襯氟止回閥 產品說明

產品型號：H42F46、H40F46

公稱通徑：DN15-DN500

公稱壓力：0.6MPa-1.6MPa

適用介質：酸、堿、腐蝕性介質

適用溫度：0℃-100℃

閥體材質：鑄鐵、碳鋼、不銹鋼


  • H42F46立式襯氟止回閥 設計標準

結構長度

GBl 2221

法蘭標準

JB/Y79-94 GB91131-26

檢驗試驗

JB/Y9092-99


  • H42F46立式襯氟止回閥 外形尺寸

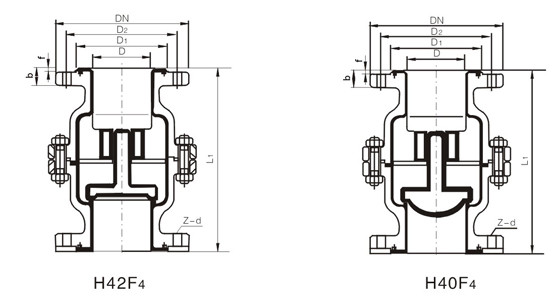

                                    H42F46立式襯氟止回閥(圖1)

DN

L

D

D1

D2

f

b

15

115

80

55

40

2

12

20

115

90

65

50

2

14

25

115

100

75

60

2

14

32

120

120

90

70

2

14

40

130

130

100

80

3

14

50

155

140

110

90

3

14

65

170

160

130

110

3

14

80

190

190

150

128

3

16

100

200

210

170

148

3

16

125

270

240

200

178

3

18

150

315

265

225

202

3

18

200

385

320

280

258

3

20

250

450

375

335

312

3

22

300

480

440

395

365

4

22

350

400

490

445

415

4

22

400

550

540

495

465

4

22
