H42W立式止回閥

H42W立式止回閥由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟或關閉。

在線訂購
產品詳情

  • H42W立式止回閥 產品說明

產品型號：H42W/H

公稱通徑：DN15-DN600
公稱壓力：1.6Mpa-6.4Mpa
適用溫度：-30℃～425℃
適用介質：水、油品、蒸汽
閥體材質：不銹鋼
連接方式：法蘭連接


  • H42W立式止回閥 設計標準

設計規范

GB/T 12235；BS 1868

結構長度

GB/T 12221；ASME B16.10

法蘭連接

GB/T 9113；ASME B16.5

試驗檢驗

GB/T 13927；API 598；API 6D


  • H42W立式止回閥 主要性能規范

型號公稱壓力試驗壓力P3(MPa)適用溫度(℃)適用介質
PN(MPa)殼體密封
H42W-16C1.62.41.76≤425水、油品
H42W-16P≤200弱腐蝕介質
H42W-25P2.53.752.75
H42W-25R腐蝕性介質
H42W-40P464.4弱腐蝕性介質
H42W-40R腐蝕性介質
H42Y-40水、油品


  • H42W立式止回閥 主要零件材料

零件名稱閥體、閥瓣導向閥密封面
H42W-16C碳鋼碳鋼碳鋼
H42W-16P鉻鎳鈦不銹鋼鉻鎳鈦不銹鋼鉻鎳鈦不銹鋼
H42W-25P
H42W-40P
H42W-25R鉻鎳鉬鈦不銹鋼鉻鎳鉬鈦不銹鋼鉻鎳鉬鈦不銹鋼
H42W-40R
H42Y-40碳鋼碳鋼堆焊硬質合金


  • H42W立式止回閥 外形尺寸

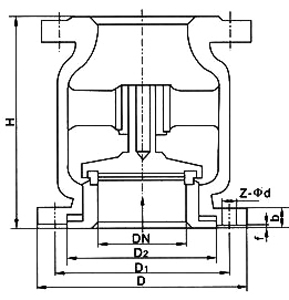

H42W立式止回閥(圖1)

公稱通徑DN

L

D

D1

D2

b

f

Z-фd

25

115

115

85

65

16

2

4-ф14

32

120

135

100

78

18

3

4-ф18

40

130

145

110

85

18

3

4-ф18

50

140

160

125

100

20

3

4-ф18

65

160

180

145

120

22

3

8-ф18

80

185

195

160

135

22

3

8-ф18

100

210

230

190

160

24

3

8-ф23

125

250

270

220

168

28

3

8-ф25

150

300

300

250

218

30

3

8-ф25

200

380

360

310

278

34

3

12-ф25
