您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
HQ41X球形止回閥
HQ41X球形止回閥

HQ41X球形止回閥

HQ41X球形止回閥采用橡膠包裹球?yàn)殚y瓣，在介質的作用下，可在閥體的整體式滑道上做上下滾動，從而打開或關閉閥門，密封性能好，消聲關閉不產生水錘。

在線訂購
產品詳情

  • HQ41X球形止回閥 產品說明

產品型號：HQ41X

產品口徑：DN50-350mm

產品壓力：1-2.5MPa

產品材質：鑄鐵、鑄鋼、不銹鋼

適用介質：水

適用溫度：0℃-80℃


  • HQ41X球形止回閥 設計標準

設計與制造標準

GB/T 12238-89

法蘭連接標準

GB/T 17241

壓力試驗

GB/T13927


  • HQ41X球形止回閥 主要零件材料

零件名稱
材質
閥體
鑄鐵、鑄鋼、不銹鋼
球
碳鋼、不銹鋼+丁腈橡膠


  • HQ41X球形止回閥 主要技術參數


型號
公稱壓力（MPA）
殼體試驗壓力（MPA）
密封試驗壓力（MPA）
閥體、閥蓋材料
HQ41X-10
1.0
1.5
1.1
H200
HQ41X-16
1.6
2.4
1.76



  • HQ41X球形止回閥 外形尺寸

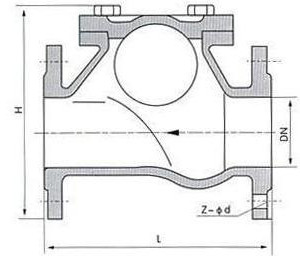

HQ41X球形止回閥(圖1)

公稱通徑DN(mm)
L
H
50
180
180
65
200
210
80
260
245
100
300
280
125
350
335
150
400
400
200
500
495
250
600
600
300
700
715
350
800
820


相關標簽：
上一篇: HQ44X微阻球形止回閥 下一篇: 底閥
